[विभाजन उपकरण] डब्ल्यूएफ संयुक्त घुलनशील वायु तरंग
(1) कार्य सिद्धांत

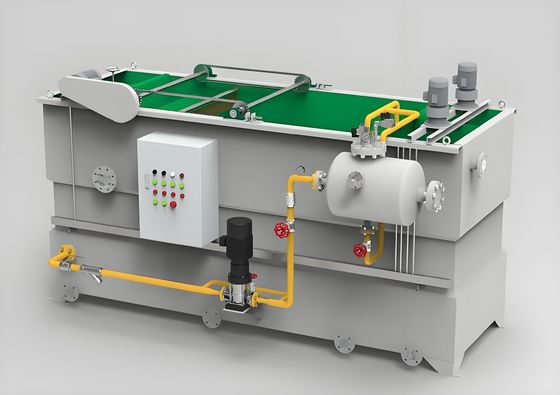

डब्ल्यूएफ प्रकार के संयुक्त वायु तरंगना उपकरण में एक वायु तरंगना टैंक, एक भंग गैस प्रणाली, एक भंग गैस पानी रिफ्लक्स पाइपलाइन, एक भंग गैस पानी रिलीज़ डिवाइस, एक स्लैग स्क्रैपर,और एक विद्युत नियंत्रण प्रणाली.
वायु तरंग मुख्य रूप से ठोस-तरल पृथक्करण में भूमिका निभाता है (सीओडी, बीओडी, क्रोमेटिकता आदि को कम करते हुए) । कच्चे पानी में कोएग्युलेंट्स और फ्लोकुलेंट्स जोड़ें,और एक प्रभावी फ्लोक्लेशन प्रतिक्रिया समय के बाद, कच्चे पानी को संयुक्त वायु तरंग संपर्क क्षेत्र में प्रवेश करता है।विघटित पानी में माइक्रो-बुलबुले कच्चे पानी में फ्लेक्स से चिपके रहते हैं और एक साथ पृथक्करण क्षेत्र में प्रवेश करते हैं।बुलबुलों के तैरने की शक्ति के तहत, फ्लेक्स और बुलबुले तरल सतह पर एक साथ उठते हैं, स्क्वम का गठन करते हैं। तैरते हुए स्लैग को एक स्क्रैपर द्वारा कीचड़ क्षेत्र में लटका दिया जाता है।निचली परत में साफ पानी संग्रह पाइप के माध्यम से स्वच्छ पानी टैंक के लिए बहता हैशुद्ध जल का कुछ भाग विघटित गैस प्रणाली में उपयोग के लिए वापस बहता है, जबकि अन्य भाग को निर्वहन किया जाता है।
रिफ्लक्स साफ पानी जेट सक्शन डिवाइस से होकर गुजरता है, और एक निश्चित कार्य दबाव के तहत, हवा पानी में सबसे अधिक मात्रा में भंग हो जाती है, भंग हवा बन जाती है।विघटित हवा को रिलीज़ डिवाइस के तेजी से दबाव में कमी के माध्यम से वायु तरंगना टैंक के संपर्क क्षेत्र में जारी किया जाता है, 5-10 μM के व्यास के माइक्रोबुलबुले बनाते हैं। यह माइक्रोबुलबुले कच्चे पानी में फ्लेक्स के साथ बंध सकता है।
(2) आवेदन क्षेत्र
नल के पानी और परिदृश्य जल के रूप में जल आपूर्ति में झील और नदी के पानी में शैवाल को हटाना और धुंधलापन कम करना।
● घरेलू अपशिष्ट जल का पूर्व उपचार और कीचड़ की सांद्रता।
● कागज का सफेद पानी का पल्प रीसाइक्लिंग और पानी का पुनः उपयोग।
● मुद्रण और रंगाई के अपशिष्ट जल से रंग और अशुद्धियों को हटाना।
● इलेक्ट्रोलाइटिंग अपशिष्ट जल से विभिन्न भारी धातु आयनों को निकालना।
● रिफाइनरी के अपशिष्ट जल और तेल प्रदूषण को अलग करना।
● रासायनिक, खाद्य, ऊन, वध, शराब बनाने, खनिज प्रसंस्करण, कपड़े धोने और अन्य उद्योगों के औद्योगिक अपशिष्ट जल का उपचार।
(3) तकनीकी लाभ
● यह प्रणाली एक एकीकृत संयोजन विधि को अपनाती है, जिससे अंतरिक्ष की आवश्यकताओं को प्रभावी ढंग से कम किया जाता है, छोटी भूमि पर कब्जा कर लिया जाता है, कम ऊर्जा की खपत होती है, और सुविधाजनक स्थापना और परिवहन होता है।
● उच्च स्तर का स्वचालितकरण, सुविधाजनक संचालन और सरल प्रबंधन।
● उच्च गैस विघटन दक्षता, स्थिर उपचार प्रभाव और समायोज्य गैस विघटन दबाव
● विभिन्न जल गुणवत्ता और प्रक्रिया आवश्यकताओं के अनुसार, एकल या डबल भंग गैस उपकरण प्रदान किए जा सकते हैं।
● हवा में तैरने वाले उपकरण के संचालन की स्थिरता सुनिश्चित करते हुए भंग हुए गैस पानी के उपयोग की दक्षता में सुधार के लिए कुशल रिलीज़ उपकरणों को अपनाना।
● लंबे समय से लोगों को परेशान करने वाली शोर की समस्या को हल करने के लिए कम शोर वाले कंप्रेसर को अपनाया जाना।
● यह प्रणाली एक मानक विन्यास को अपनाती है, और किसी भी सहायक उपकरण को आम तौर पर खरीद या प्रसंस्करण के लिए कमीशन किया जा सकता है।
| मोडल | क्षमता | भंग गैस | शक्ति | आयाम | (नोजल सूची) | ||||||||
| m3/h | m3/h | लौट 流 | 加气机 | 撇渣机 | मशीन | L/L1 | W/W1 | एच/एच1 | 进水口 | आउटवॉच | 排渣口 | 放空口 | |
| रिफ्लक्स पंप | एरेटिंग मशीन | स्किमिंग मशीन | ब्लेंडर | इनिट | आउटलेट | स्लड आउटलेट | वेंटिलेशन | ||||||
| (A) | (बी) | (ग) | (D) | ||||||||||
| WF-1 | ¥1 | ¥0.7 | 0.55 | 0.55 | 0.2 | 0.4 | 2.0/1.7 | 0.90/0.55 | 1.5/1.1 | 32 | 32 | 40 | 32 |
| WF-2 | ¥2 | ¥1 | 0.55 | 0.55 | 0.2 | 0.4 | 2.9/2.8 | 1.15/0.65 | 1.9/1.5 | 40 | 40 | 50 | 40 |
| WF-3 | ¥3 | ¥2 | 0.75 | 0.55 | 0.2 | 0.4 | 4.1/3.5 | 1.6/0.8 | 2.0/1.6 | 80 | 80 | 80 | 50 |
| WF-5 | ¥5 | ¥3 | 1.1 | 0.55 | 0.2 | 0.75 | 4.7/4.0 | 2.15/1.0 | 2.1/1.7 | 80 | 80 | 80 | 50 |
| WF-10 | ₹10 | ¥4 | 1.5/5.5 | 0.75 | 0.55 | 0.75 | 5.7/5.0 | 2.35/1.2 | 2.5/2.0 | 100 | 100 | 100 | 80 |
| WF-15 | ₹15 | ¥5 | 2.2/5.5 | 0.75 | 0.55 | 0.75 | 6.2/5.5 | 2.65/1.5 | 2.5/2.0 | 125 | 125 | 125 | 80 |
| WF-20 | ₹20 | ¥7 | 3.0/5.5 | 0.75 | 0.55 | 0.75 | 6.5/5.8 | 2.95/1.8 | 2.5/2.0 | 150 | 150 | 150 | 80 |
| WF-30 | ₹30 | ₹12 | 3.0/5.5 | 0.75 | 0.55 | 0.75 | 6.7/6.0 | 3.25/2.0 | 2.6/2.1 | 150 | 150 | 150 | 80 |
| WF-40 | ₹40 | ₹15 | 4.0/5.5 | 1.5 | 0.55 | 1.1 | 7.8/7.0 | 3.45/2.2 | 2.7/2.1 | 200 | 200 | 150 | 80 |
| WF-50 | ₹50 | ₹20 | 7.5 | 1.5 | 0.55 | 1.1 | 8.0/7.2 | 3.95/2.7 | 2.7/2.1 | 200 | 200 | 150 | 80 |
| WF-60 | ₹60 | ₹25 | 7.5 | 1.5 | 0.55 | 1.1 | 9.3/8.5 | 4.05/2.8 | 2.7/2.1 | 200 | 200 | 150 | 80 |
| WF-70 | ₹70 | ₹30 | 11 | 1.5 | 0.55 | 1.1 | 9.9/9.0 | 4.05/2.8 | 2.7/2.1 | 200 | 200 | 150 | 80 |
| WF-80 | ₹80 | ₹30 | 11 | 2.2 | 0.55 | 1.1 | 11.4/10.5 | 4.25/3.0 | 3.0/2.1 | 200 | 200 | 200 | 80 |
| WF-100 | ₹100 | ₹40 | 11 | 2.2 | 0.55 | 1.1 | 11.7/11.0 | 4.45/3.2 | 3.0/2.1 | 200 | 200 | 200 | 80 |
| WF-120 | ₹120 | ₹45 | 15 | 2.2 | 0.75 | 1.5 | 11.9/11.0 | 4.65/3.4 | 3.0/2.1 | 250 | 250 | 200 | 100 |
| WF-150 | ₹150 | ₹55 | 18.5 | 3 | 0.75 | 1.5 | 12.0/11.0 | 4.65/3.4 | 3.0/2.1 | 250 | 250 | 200 | 100 |
| WF-200 | ₹200 | ₹75 | 22 | 3 | 0.75 | 2.2 | 13.5/12.0 | 4.85/3.6 | 3.0/2.1 | 250 | 250 | 250 | 100 |
| WF-300 | ₹300 | ₹100 | 30 | 3 | 0.75 | 3 | 15.5/14.0 | 4.85/3.6 | 3.0/2.1 | 300 | 400 | 250 | 100 |
